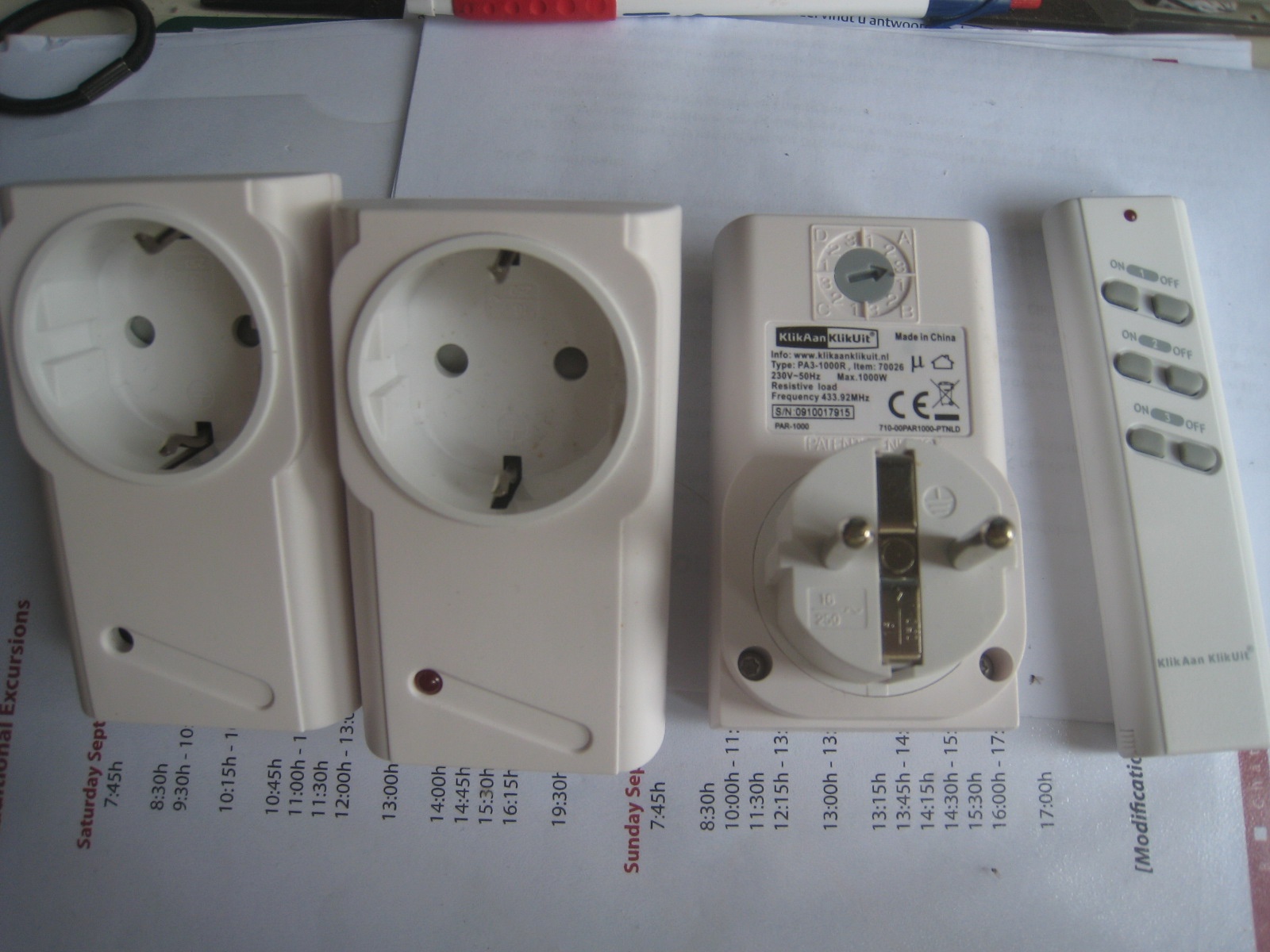

Deze set bestaat uit 3 tussenzetstekkers die ieder 1000W kunnen schakelen en een simpele afstandsbediening.

KlikAanKlikUit PA3-1000R

Afstandsbediening

Openmaken met een kruiskop nummer 1, batterijvak weghalen, en losklikken.

Afstandsbediening PA3-1000R Detail kanaalkeuze Remote voorkant

Goed, hier is weinig interessants te zien. De remote loopt op een CR2032 3V lithium knoopcel, een type voeding dat we nog vaker zullen tegenkomen.

De remote heeft 6 knoppen in matrix (aan de andere kant), ik zie dus 2 lijnen links en rechts naar resp de aan en de off kolom gaan en 3 lijnen naar resp 1/2/3 komen. De ABCD schakelaar achterop gaat naar 4 aparte lijnen. Ook aan de voorkant vinden we een can met 3 aansluitingen en de opdruk "H R433A", deze zal dus het eindstadium van de RF zender voor z'n rekening nemen.

Dit alles is aan elkaar geknoopt met een SMD IC in SO18 formaat waarvan de markeringen helaas weggepoetst zijn.

Voor de house code wordt pin 16 verbonden met de volgende pinnen: A -> 6, B -> 7, C -> 8, D -> 9.

Keyboardmatrix: On -> 2, Off -> 3, 1 -> 13 & 14 & 4, 2 -> 12 & 14 & 4, 3 -> 11 & 14 & 4

Het eerste getal is de pin die vrijwel kortsluiting maakt, de andere twee hebben een beetje weerstand. Pin 14 is V+, zoals pin 5 aan de overkant V- is, dus de 3 zullen via de electronica in de chip aan V+ hangen.

Schakelunits

Na het openmaken (2x Torx 10 onderaan, daarna kap losmaken) zie je dit schouwspel (alleen dan met de draden nog helemaal netjes vast).

Target unit open PA3-1000R schakelunit print PA3-1000R schakelunit print achterkant
Je ziet dat aan de ene kant de aarde direct wordt doorgekoppeld en verder niet gebruikt, de N (althans een van de twee spanningsvoerende leidingen) wordt doorgekoppeld en een aftapping heeft, en dat de andere spanningsvoerende leiding zowel input als output apart naar het printje worden gevoerd. Verder zien we een relais, een paar condensatoren, een ledje, een paar spoeltjes (in de vorm van printbanen en gevormde draadjes), een beveiliging, wat diodes, weer een SO-18 IC, en een cirkel waarin de kanaalkiezer ronddraait.

In de detailfoto hieronder zie je dat het IC een "ARC M3D L2B <delta>96AOCC" (of mogelijk CG) betreft. Via google komen we erachter dat dit IC in meer X10-toepassingen zijn thuis vindt, gek genoeg soms ook als zender. Wellicht gaat het om een hele familie ICs. We zien trouwens ook dat het relais rated is voor 10 ampere, dus 2300 Watt, geen 1000. Wellicht wordt hij dan te heet, maar in principe zou hj dus net zoveel aan moeten kunnen als de APA2-2300R set.

schema AC3-1000R receiver AC3-1000R receiver kanaalwiel

Ik heb hier het hoogspanningsgedeelte vlug getraced. Je ziet dat er een beschermingsding aanwezig is als eerste in de keten, deze zit met thermische lijm geplakt op het relais. Daarna een RC in parallel -- C is een .22K/275V model en de R is een standaard 1/4 Ohm model van 220kOhm, en daarna een diodebrug, opgebouwd uit losse 1N4007 diodes. De rest laat ik voorlopig even zitten, met een uitzondering -- het kanaalkiezerwieltje.

Er zijn 4 traces die naar het kanaalwiel gaan, plus 1 halvemaanvormige die met het grondvlak is verbonden. A1 tot en met B3 doen hetzelfde als C1-D3, behalve dat trace 4 wordt verbonden aan grond. Hieronder een lijstje, 0 betekent verbonden met GND en 1 niet verbonden, traces genoemd van 4 naar 1.

A1: 1000
A2: 1001
A3: 1010

B1: 1100
B2: 1101
B3: 1110

C1: 0000
C2: 0001
C3: 0010

D1: 0100
D2: 0101
D3: 0110

Het lijkt er dus op dat trace 1 en 2 unitcode bit 1 en 2 zijn, waarbij er via een pullup (wsch intern aan de chip) voor wordt gezorgd dat niet verbonden een 0 is en wel verbonden een 1. Trace drie lijkt bit 1 van de House Code te zijn. Trace 4 is gek -- die is precies omgekeerd aan wat je zou verwachten voor bit 2 van de huiscode. De manier waarop dit wieltje is opgebouwd zou het triviaal maken om het andersom te regelen. Blijkbaar is het gebruikte IC een beetje vreemd in zijn acceptatie van configpinnen.

Met deze informatie is het gebruiken van unitcode 4 in ieder geval triviaal. Door trace 1 te onderbreken zal unitcode 1 en 3 verschuiven naar resp 2 en 4.

Trace 1 is verbonden met pin 10. Trace 2 met pin 11. Trace 3 met 6. Trace 4 met pin 7.

Hypothese: Pin 8 en 9 zijn bits 3 en 4 van de house code. Pin 12 en 13 zijn bits 3 en 4 van de Unit Code. Beide setjes pinnen zijn verder opvallend nergens aan verbonden.
